AST(FLN)48开关为引进国外技术并按照国内电力系统而研制开发生产的。负荷开关有三个状态:合闸、分闸、接地。负荷开关动、静触头均置于加强结构的压铸环氧脂外壳中,以SF6气体为灭弧介质,气压是1.4bar,每个复合开关都是终身密封和免维护的,气压表可另外选配。

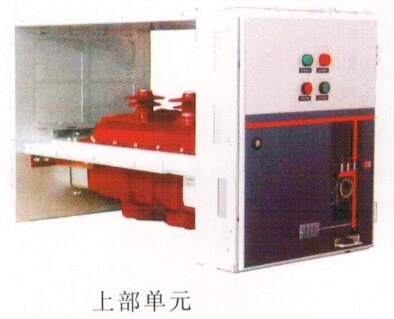

负荷开关在环网柜内典型的安装方式是电缆室和母线室之间置一钢隔板,水平安装。这种安装方式将母线室与电缆室之间相隔离以符合运行维护的最严格的安全要求。
假若内部发生燃弧,在负荷开关外壳后部有一个结构薄弱点,它将被冲开,随后柜上面的泄弧活门冲开并将过压气流导向柜外。

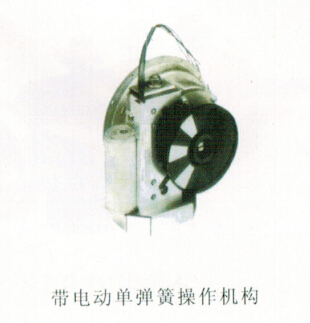

负荷开关有两种操作机构:
单弹簧操动机构(K型)和双
弹簧操动机构(A型),电动机构可以加在以上两种型号的操作机构中一实现远程电动控制。
可选组件
● 电动操作:
AC 220V 110V
DC 220V 110V
● 辅助开关:
合、分闸位置2常开——2常闭
分、接地位置2常开——2常闭
● 分励脱扣线圈(A型机构用)
AC 220V 110V
DC 48V 24V
● 三摇通信接口
● 故障通信接口
