我公司生产的AST(XGN)15-12/24 II型环网柜的上部单元式ABB公司为国内开关柜生产厂家专门生产的开关部件,此型开关单元已广泛被国内众多生产厂家使用。并以其稳定良好的性能为广大用户所接收。
适用于配电室或箱式变电站内安装,电缆从正面接线。所有的控制功能元件集中在正面操作板上,简化了操作。
标准SFG系列满足一下标准和规范:
IEC60694、
IEC60265-1、IEC60129、IEC60420、IEC60282-1中压成套设备满足的相关标准,由制造商提供。
可选组件
● 电动操作:
AC 220V 110V
DC 220V 110V
● 辅助开关:
合、分闸位置2常开——2常闭
分、接地位置2常开——2常闭
● 分励脱扣线圈(A型机构用)
AC 220V 110V
DC 48V 24V
● 三摇通信接口
● 故障通信接口
结构特点

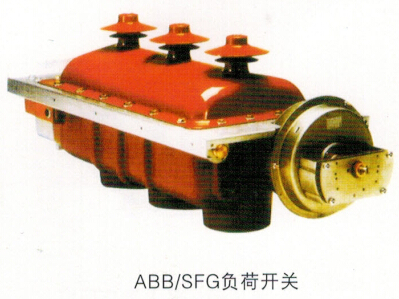

ABB/SFG上部单元有三工位SFG型SF6负荷开关、带机械位置指示器的操作机构、中央联锁装置及上部单元壳体组成。按功能分为进线单元SDC,出线单元SDF;开关本体正面设有两个热塑性材料的视窗,可清楚观察开关位置状态。开关包终生密封盒免维护。
性能特点
● SFG系列产品广泛应用于中压金属密封开关柜钟,该系列包括:
负荷开关SDC
负荷开关SDF
● SFG系列安装于工矿企业二次元变电站12KV以下的用户和配电站,此外,SGF能保证人身和设备安全,便于安装和操作。
采用SFG系列作为关键元器件的中压开关柜,其方案尺寸为(mm):
宽:375/500/750
高:1635、1885
深:940
